开关矩阵主要作用是实现信号的切换，通过矩阵开关可以将待测试设备(DUT)输出端口的信号自动切换到相应的测试仪器、仪表，使测试系统为DUT 提供工作环境，实现DUT 的测试、检测和故障诊断，矩阵开关还可以用于微波中继通信网络，实现多路信号的同时切换。

国强裕兴电子科技提供的矩阵按功能分为全交换矩阵，全阻塞矩阵，多对一，一对多，多对多，有源，无源等系列矩阵，能够满足客户不同的使用需求，同时可接受定制要求。若按内部使用开关种类则可分为机械式矩阵和半导体固态矩阵两种方式。

机械开关矩阵

机械开关矩阵是采用机械同轴或波导开关级联而成的开关矩阵，可以完成矩阵的各种功能需求。机械开关矩阵一般作为测试设备使用。

产品特点

优点

频率高：机械开关矩阵适用频率可覆盖毫米波和太赫兹。

驻波好：我公司提供的卫星地面测试矩阵30GHz-40GHz频率下驻波可达1.3以下。

低损耗：机械开关单级插损0.2dB-0.5dB。

高隔离：机械开关单级通道隔离可达90dB-120dB。

大功率：机械开关矩阵可通过连续波功率数十至数百瓦。

功耗低：机械开关切换一般只需要瞬时电流，因此功耗很低。

缺点

切换速度慢：机械开关的通道切换时电机带动的物理行程运动，速度较慢，一般为毫秒级；

有寿命限制：机械开关切换有一定磨损，因此有一定使用次数限制，一般为数百万次。超过 后产品指标会有一定程度下降。

体 积 大： 因为开关为机械结构物理切换，因此体积较大。集成为开关矩阵后常用19英寸标准机箱，高度从一般大于2U，常见为2U-8U。

成 本 高： 单个开关价格较高，集成后矩阵成本相对较高。

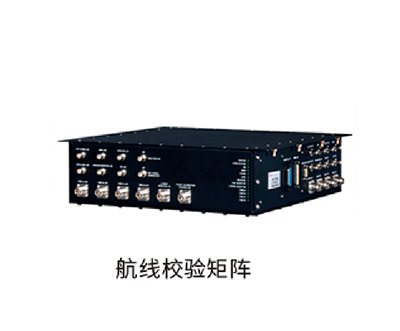

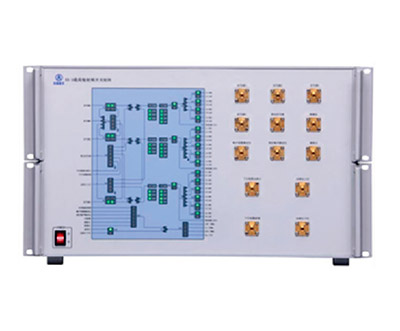

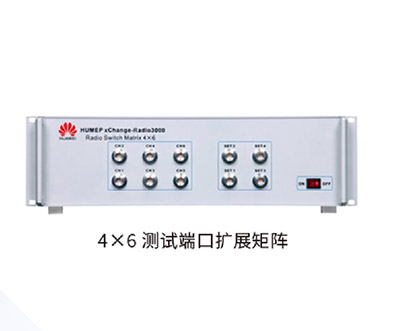

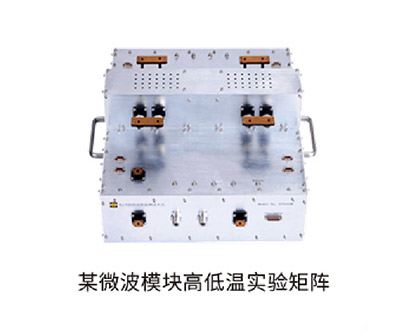

典型机械开关矩阵
