国强裕兴电子科技为了验证高精度微波测量夹具的测试精度，采用GRUMTF-2型通用微波测量夹具对不同器件进行测试对比。

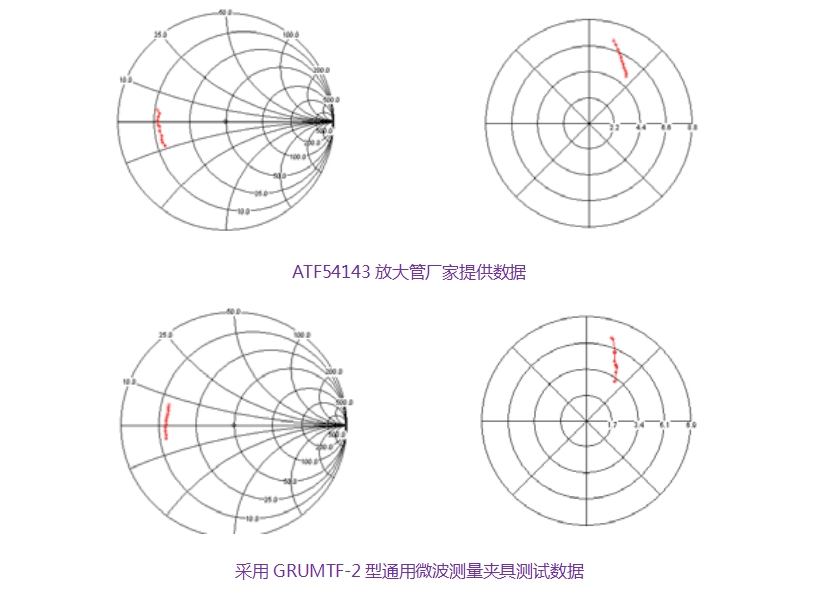

一、一款射频放大管（Angilent老管型54143）通过TRL校准后进行测试并和厂家提供的手册上的数据进行对比，所得S参数在Smith圆图和极坐标图上位置如下图。

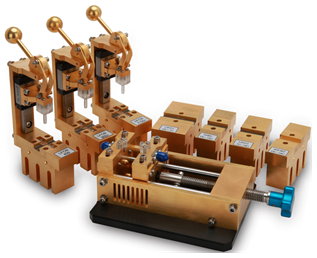

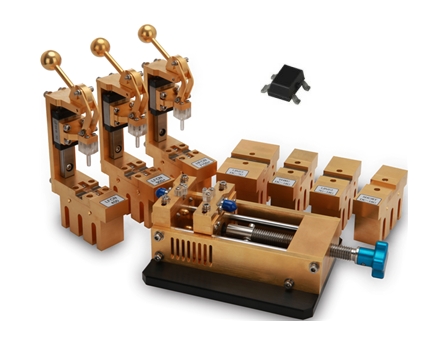

GRUMTF-2型通用微波测量夹具和ATF54143

在不同的环境下，放大器的匹配必须通过直接测量获得准确参数。厂家所提供的数据是批生产管型的典型参数，通过夹具测试的结果和厂家提供的参数曲线有一定的区别，这正是使用夹具对场效应管进行测量的原因。分别使用夹具测试数据和厂家数据的对同一放大器进行仿真设计后进行生产对比，实际放大器的测试曲线更接近采用夹具测量数据进行设计的仿真曲线，充分验证的高精度微波测量夹具的测试效果。

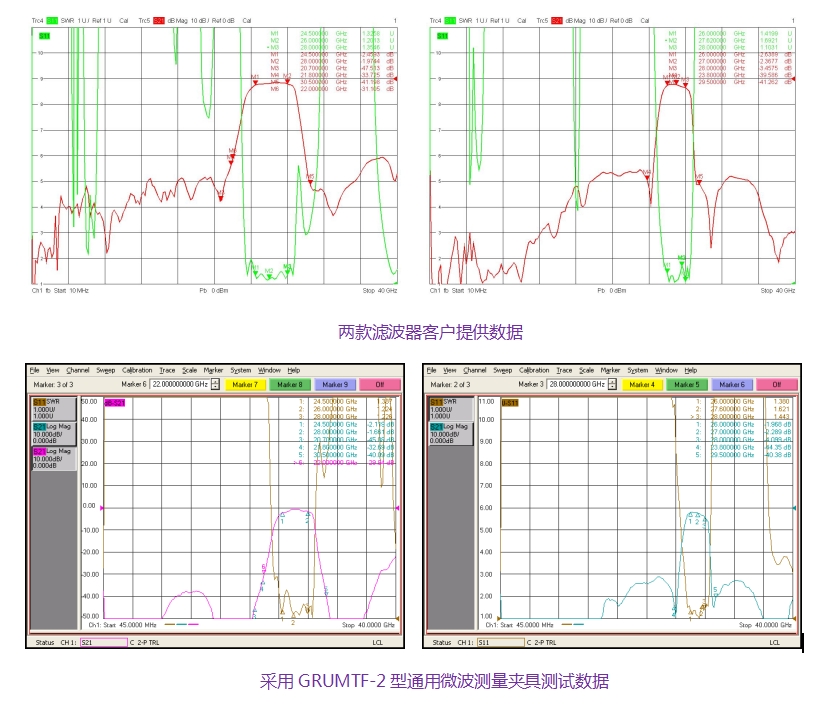

二、选取两款薄膜滤波器通过TRL校准后进行测试并和客户提供的测试曲线进行对比，所得S参数如下图。
