QFN封装器件测试夹具

产品型号：GRSMTF-QFN-XXX

适用范围：

适用于QFN封装的各种微波器件，包括放大器、开关、衰减器、移相器等。可配置较为复杂的供电控制、射频转换的辅助电路。

产品特点：

射频端口采用微弹片-微带焊盘直接压接（最接近实际使用环境），也可采用同轴传输结构连接。

射频端口测试频率可覆盖至40GHz，支持TRL校准件精确校准。

供电及控制电路通过探针转换为平面电路连接直流接插件，方便快捷。

采用定位销钉和定位片精准定位，待测件放入测试位即可压紧测试。

可采用垂直下压机构或翻盖压紧两种方式压接，可适应高低温、振动等筛选试验的在线测试。

校准件:

采用TRL校准模式，可以通过反射、延时、传输将仪表的测试参考面准确校准到待测件的两端。校准片一般为R5880B基片，支持频率最高可达40GHz。使用时先在仪表上设置校准件参数，然后按仪表提示依次将校准件放置到测试夹具上调整压盖连接进行校准。

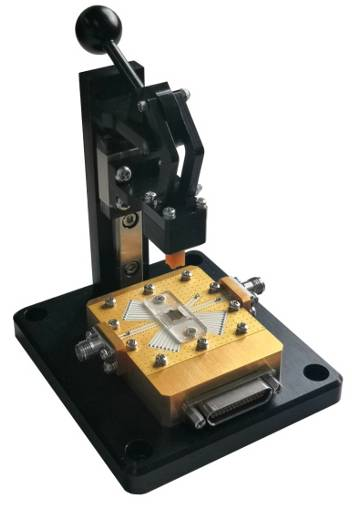

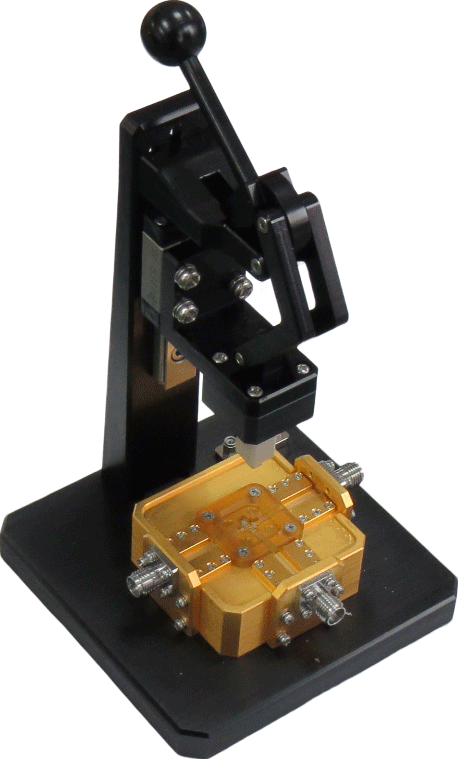

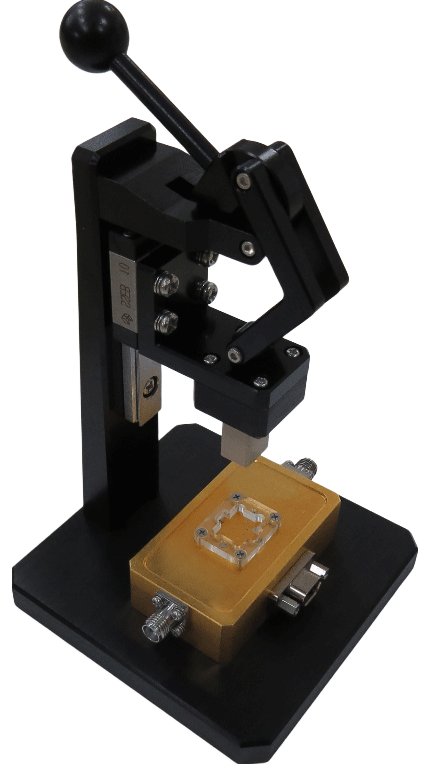

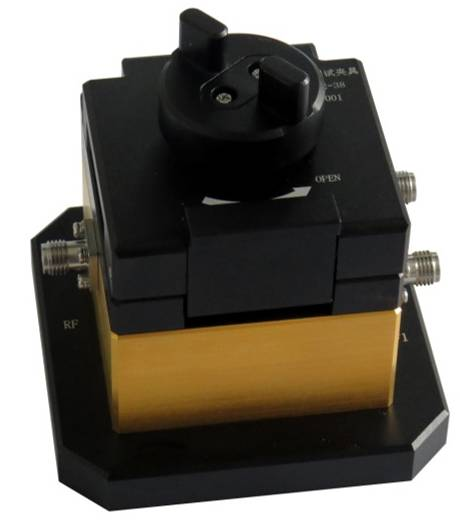

典型产品示例：
