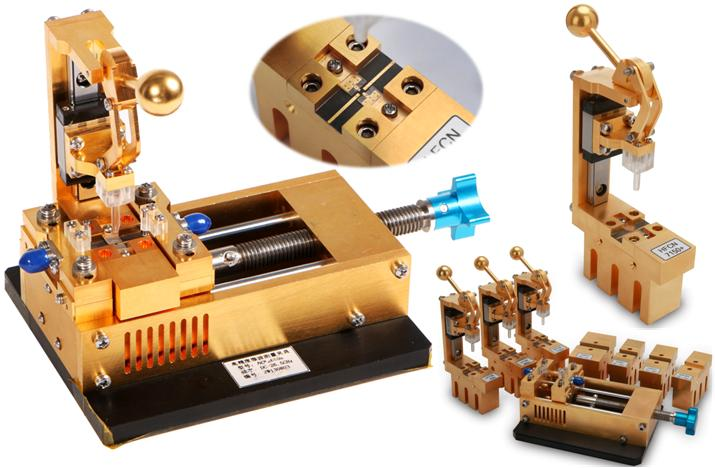

GRUMTF-2型通用微波测量夹具

产品型号：  GRUMTF-2

适用范围：

贴片电容、电阻、电感；LTCC滤波器、耦合器、功分器；RFID微封装芯片、SOT封装场效应管、QFP芯片；十字引脚放大器、玻璃绝缘子引出端器件以及其他具有引脚或背面焊盘引出端的小型化元器件的高频参数精确测试。

产品特点：

主体结构采用黄铜加工，表面镀金，最佳电导率符合高频段微波传输条件，频率可覆盖67GHz。

采用丝杆螺纹连续行程推动滑块平稳运行夹紧测试模块，独有垂直下压结构弹性压紧待测件，全机械运动过程，排除人为因素干扰，保证测试准确。

滑块与测试模块间采用锥形定位销保证同轴内导体和微带线连接处定位精确，定位销锥面可抬升测试模块保证同轴内导体与微带线紧密压接、接地良好。

测试位采用精密定位片保证元器件放入即可压紧测试，定位片以及弹性压柱等接触测试平面的部件全部采用低介电常数材料并经过仿真，避免干扰测试区域电磁场。

通用性强，操作方便快捷。不同器件只需更换测试载片；仪表和夹具连接校准后只需放入待测件，拉下手柄即可完成测试。

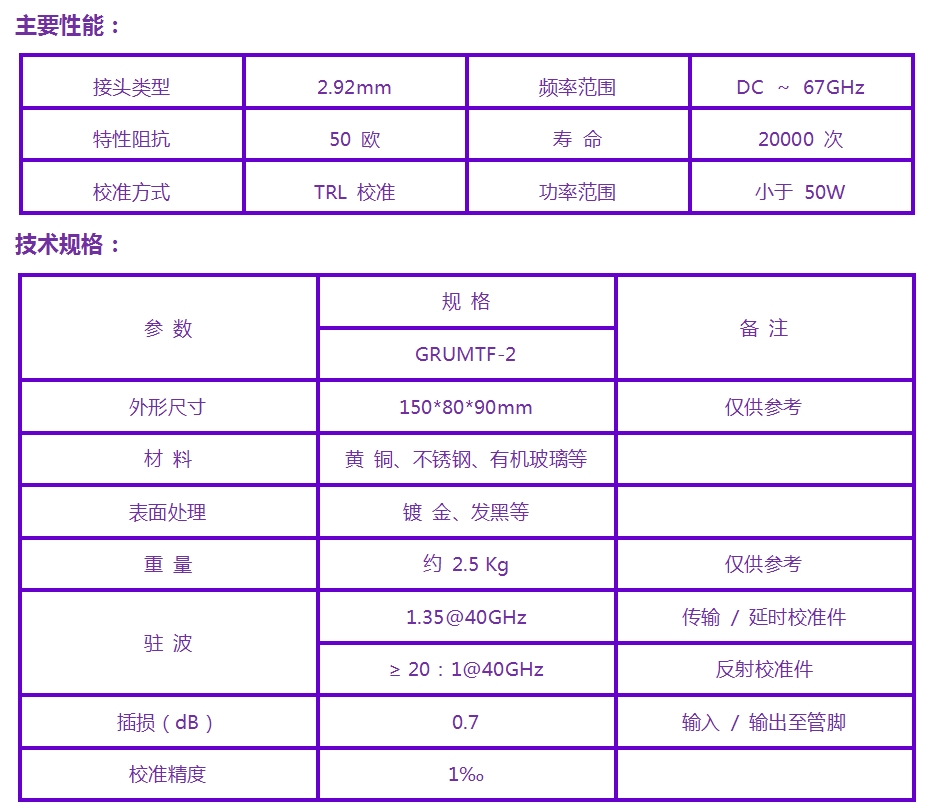

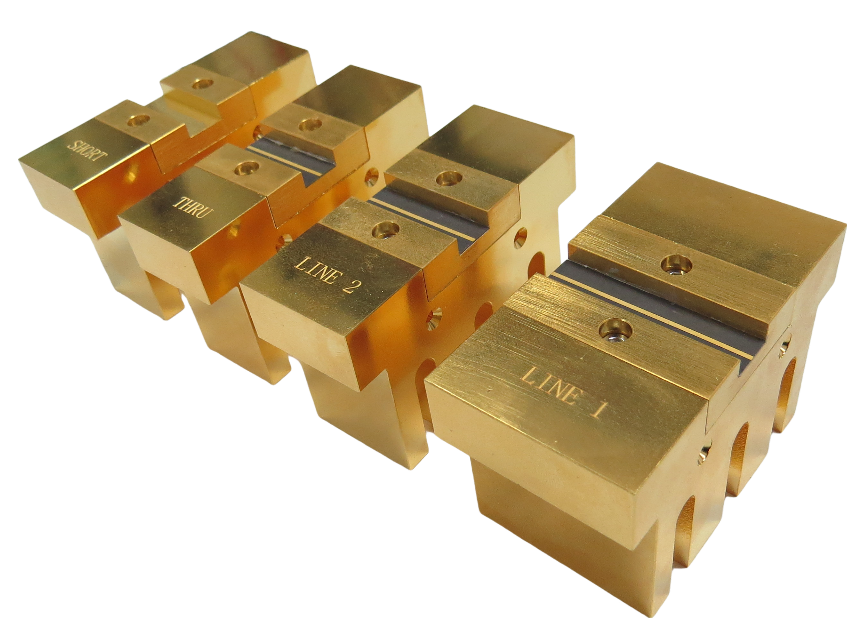

校准件：

采用TRL校准件，可将仪表的测试参考面校准到待测件的两端。使用时在仪表中设置校准件参数，按仪表提示将校准件连入测试位校准。不同待测件可共用同一套校准件。

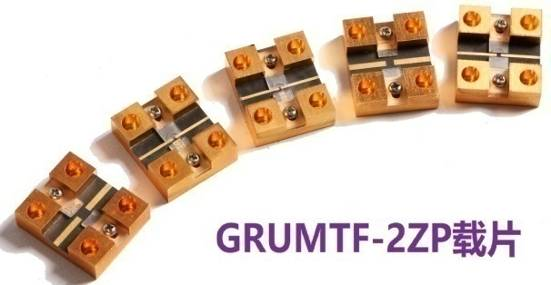

载片：

GRUMTF-2的基本结构通用性较强，不同器件只需设计相应的测试载片即可。载片上包含简单的微带电路用于待测件端口-微带线-同轴连接器的转换。载片尺寸很小，螺装在测试模块的标准接口位置，使用时可以自行更换。
